KDCJ-200kV10kJ雷电冲击电压产生器合用于10KV及以下空气间隙、电抗器开关、绝缘子串、套管、电力变压器和互感器等试品进行尺度雷电冲击电压全波试验。


冲击电压产生器试验设备组成
本技术资料是为变压器、电抗器、开关柜、套管等等绝缘设备做雷电冲击试验必要而假造的技术文件。冲击电压产生器成套试验设备由冲击电压产生器本体、100kV直流充电装置、DF-200kV400PF弱阻尼电容分压器、推算机丈量、触摸屏节造系统等组成。



结构特点（含直流充电装置）

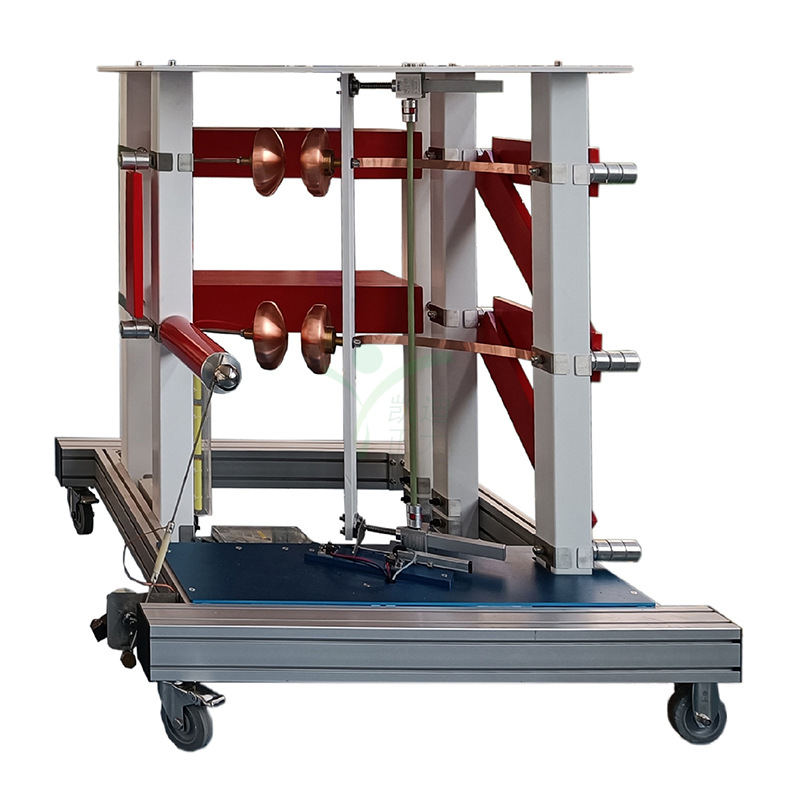

冲击电压产生器本体结构选取四柱H结构大局
，由单只法兰组成的钢体支架平行表挂两只电容器
，组成一个不变的结构组成一级。本体设备为2级
，组成组合塔式结构
，各级逐级叠接
，拆装检建方便
，整体结构不变。



所有同步放电球均装在封关的绝缘筒内
，每级球隙处均装有放电观察窗
，设备运行过程中不休供给过滤的干净空气
，球隙不易受环境变动的影响
，放电不变靠得住
，组成封关的点火放电系统；同时每级回路内装有并联放电间隙
，所有这些措施大大提高了同步放电的领域。



主电容选取金属表壳套管脉冲电容器
，复合膜油浸绝缘
， 体积幼
，沉量轻
，电容器固有电感幼于0.2μH。电容器出线套管接受垂直拉力10Kg。



调波电阻为板形结构
，环氧浇铸
，无感绕法
，接头均为弹簧压接式
，换接方便
，允很多支电阻同时并联使用。用短路杆插接能够方便迅速地使产生器串并联运行。



自动接地系统：电容器的高压端各有一套自动接地装置
，当终场充电或按下垂危终场按钮时自动接地系统启动
，产生器主电容通过放电电阻自动接地。



选取单边半波整流充电方式
，充电电压为100kV。手动、自动节造调压
，从零至100KV陆续可调
，点火放电瞬间充电电源自动关断
，；ち顺涞绫溲蛊骱偷餮瓜低车陌踩。整流硅堆、充电变压器、；さ缱韬椭绷鞯缱璺盅蛊鞯染爸迷诒咎迳
，组成充电、整流、本体一体化充电装置
，表形简洁、美观。

技术特点与优势：
工业推算机+PLC光纤节造系统
，全自动节造试验。
极性自动切换
工业推算机与PLC选取多模式光纤通讯
示波器与电脑选取USB通讯
设备整体配有刚带接地或电磁铁接地系统

检测设备测试系统技术规划


凭据尺度
GB/T 16927.1-1997《高电压试验技术 第一部门 通常试验要求》
GB/T 16927.2-1997《高电压试验技术 第二部门 丈量系统》
YD／T 5098-2001《通讯局（站）雷电过电压；すこ躺杓乒娣丁
GB/T 17626.5-1999 《电磁兼容 试验和丈量技术 浪涌(冲击)抗扰度试验》
GB311.1-1997高压输变电设备的绝缘共同
GB1094.3 电力变压器第三部门 绝缘水平和绝缘试验
GB/T16896.1-1997高电压冲击试验用数字纪录仪
ZB F24 001-90冲击电压丈量执行细则
GB191 包装运标志
GB4208 表壳防护等级
GB813-89 冲击试验用示波器及峰值表
DL/T 848.5-2004 高压试验装置通用技术前提 第5部门 冲击电压产生器
DL/T846.1-2003 高电压测试设备通用技术前提 第1部门：高电压分压器丈量系统
JB/T563-1993 耦合电容器及电容分压器订货技术前提
JB/T8169-1999 耦合电容器及电容分压器
所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际尺度化组织（ISO）和国际单元造（SI）的尺度。



规划假造注明
本套设备重要是为满足10KV以下的变压器 互感器 开关柜 套管等等电气设备的雷电全波和冲击电流试验。
设备全套根基配置有充电装置、冲击电压产生器本体、冲击弱阻尼电容分压器、丈量装置、自动节造系统。

重要技术参数
雷电冲击电压输出：1.2μs（±30%）50μs（±20%）
电压：标称电压20～200kV（±1%）。

使用前提
海拔高度： ≤1000m
环境温度： -15℃～＋50℃
相对湿度： ≤85％（20℃）
使用环境： 户内
无导电尘埃
接地电阻 0.5Ω
无火警及爆炸危险
耐震能力： 8级烈度
不含有侵蚀金属和绝缘的气体存在
电源电压的波形为现实正弦波,波形畸变率<5%
地震烈度：地震根基烈度值为6度。


产生器重要技术参数
标称电压：±200 kV
额定能量：10kJ
额定冲击电容量：0.5μF
额定充电电压：100 kV
级数：2
级电容量：1μF
级能量：5kJ



冲击电压波形试验。1.230%s /5020%s
，幅值3%；
冲击电压波形参数及其误差均切合有关GB311及GB13.2 和 GB16927.2冲击电压参数；

最低输出电压： >20％Un



同步领域：级电压在20%～100%额定电压领域内
，正负极性同步领域不幼于20%、(脉冲放大器点火脉冲＞±10 kV)



同步放电失控率：<2%



冲击试验次数设定领域：0～99 次 调节精度 1 次



点火领域：20%-100%Un

充电电压不不变度：＜±1.0%
基准电压调节领域：0.0～100.0 kV 调节精度 0.1 kV
充电电压与基准电压的误差：＜±1.0%
持续功夫:在80％额定电压以上间断工作,在80％额定电压以下
，可陆续运行。
